WBI021TK02-3產品應用案例
一、應用背景

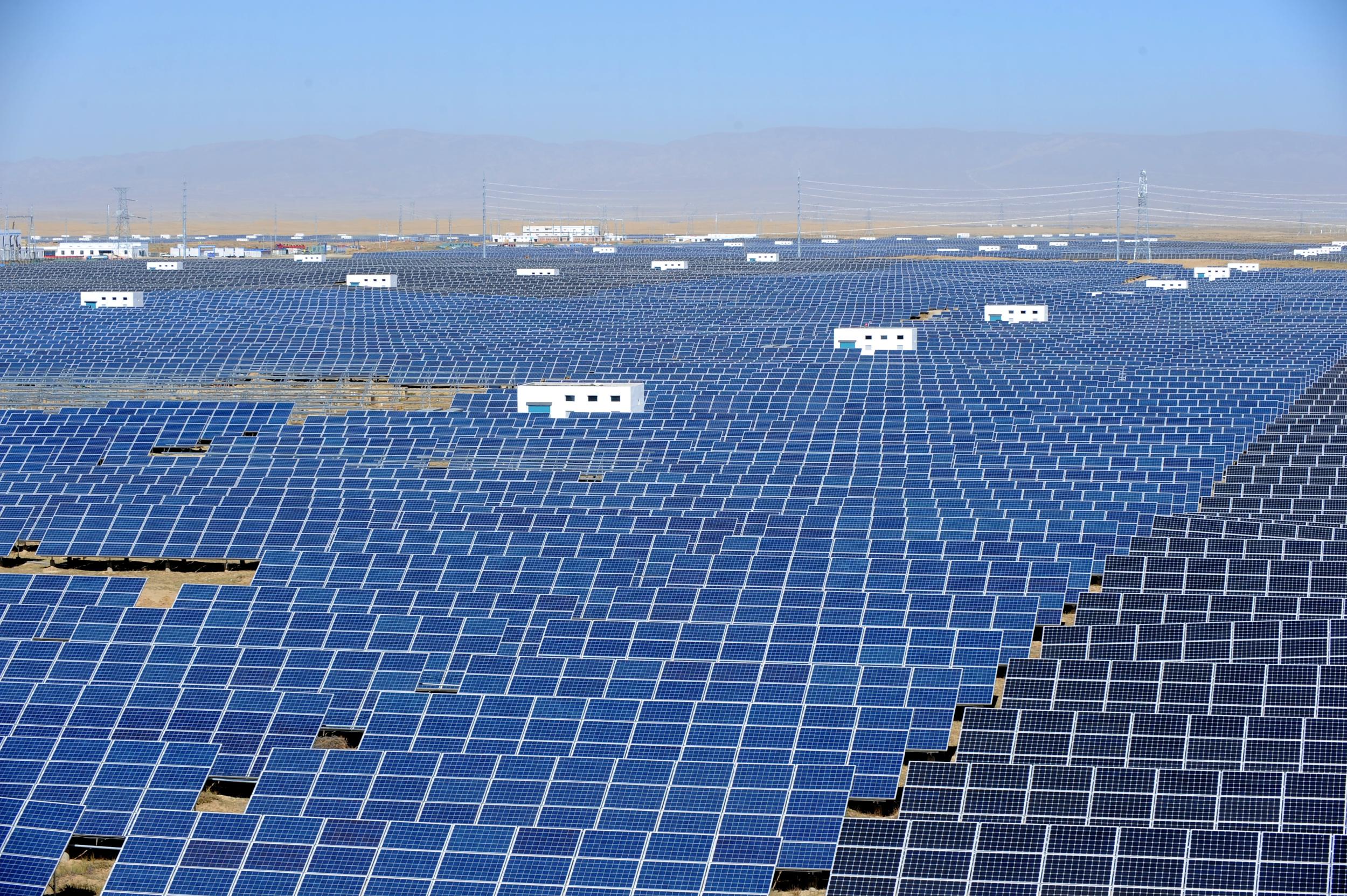

伴隨著人類社會(huì )的快速發展，社會(huì )對傳統的自然資源需求源源不斷。目前的發電方式均存在著二次或者三次污染，如：核輻射、二氧化碳等。在這種情況下，全球眾多國家把目光投入到光伏行業上。光伏發電采用大量的光伏電池板陣列，為了保障發電系統的可靠性，在光伏匯流箱中需要對每個陣列的電池板發電情況進行實時在線監測。
二、解決方案
WBI021TK02-3產品采用閉環霍爾效應原理，用于精密測量直流、交流和脈沖電流，將其變換為標準的跟蹤電壓輸出；具有體積小, 響應速度快, 動態性能好,過載能力強,高精度、高隔離、高可靠、低漂移等特點。產品對每一路的光伏電池板電流進行監測，根據光伏匯流箱的路數不同進行匹配。采用5V單電源供電，輸出信號為2.5V±0.625V,輸出的信號給采集裝置，通過采集板轉換，最終送到監控室，監控中心統一對每個陣列的電池板發電情況進行實時在線監測，使工作人員及時對出現問題電池板進行處理。系統架構如下圖：
三、應用情況
通過眾多客戶使用證明，本傳感器性能能滿足光伏發電系統對電流檢測的要求。該產品在光伏發電系統中大批量應用，得到了行業內客戶的肯定。對于電池板發電的設備進行統一監控，可以減少人員成本、電力浪費和延長設備的使用壽命。
